Shelly 3EM

SavonSähköSeppo

Ihe oppinu sähkösuhari


Nyt on mittari asennettu. Neljä seikkaa tuli vastaan illalla kun sitä paikalleen laitoin:

1. Klipsut eli ne tehomittarit on aika isot joten tilaa niille pitää olla keskuksessa reippaasti. Onneksi itsellä sitä oli. Myös niiden kaapelit on suht lyhyet noin 60-70cm

2. Itse mittarin ympärilläkin pitää olla tilaa reippaasti koska sinne pieneen palikkaan tulee yhteensä minimillään 7 piuhaa. Jos kontaktoriohjauksen ottaa käyttöön niin niitä on 9kpl.

Ahasta on.

3. Klipsit laitoin ohjeiden mukaan verkosta taloon päin ->
Silti kaikki lukemat oli -merkkisiä.

Käänsit klipsut "väärinperin" niin nyt näyttää oikein. Kumma juttu tämäkin.

4. Itse yhteyttä ei meinannu saada mittariin millään wi-fin/selaimen ei aplikaation kautta.

Boottasin sen kaksi kertaa niin sitten vasta yhteyden löyti aplikaation kautta.

Suoraan ip-osoitteella ei löytynyt ollenkaan.

Summasummaarum: vähän kevyen ja muovisen olonen on itse mittari ja klipsutkin sekä käyttöönotossa pieniä ongelmia mutta nyt kun se on toiminnassa niin ihan mielenkiintoista dataa se pukkaa.

Lisää myöhemmin kohan saan ensimmäisen päivän tiedot verrattua verkkoyhtiön ja inventerin omiin dataan.


SavonSähköSeppo

Ihe oppinu sähkösuhari
Mitenkä tuota relettä saat hyödynnettyä ja kuinka shelly antaa siihen mahkut?
Tuolla on tuolle I/O portille ohjaukseen vaikka millasia parametrejä sekä isommalla puolella sitten noiden scenejen kautta voi ymmärtääkseni ohjata melkein mitä shellyjä vaan mitkä on wi-fissä. Ja kaikkihan ne taitaa olla nettiyhteydellä olevia.

Screenshot_2023-04-13-20-15-46-626-edit_allterco.bg.shelly.jpg Screenshot_2023-04-13-20-16-36-211-edit_allterco.bg.shelly.jpg


-Teme-

New member
Just tuon takia.

Sinänsä outoa että Pro-mallista karsitaan pois jotain hyödyllistä ja kätevää tekniikkaa.
No, pron myötä tuli ethernet, modbus/ip, skriptit, BT ja enemmän muistia, sekä tehokkaampi mcu
Vastakaupassa meni rele, mutta pro 1/2/3em malleihin tulossa myös oma addon joka tulee pro laitteen kylkeen - huhut kertoo että yksi liitänmäinen olisi just liitettävä rele

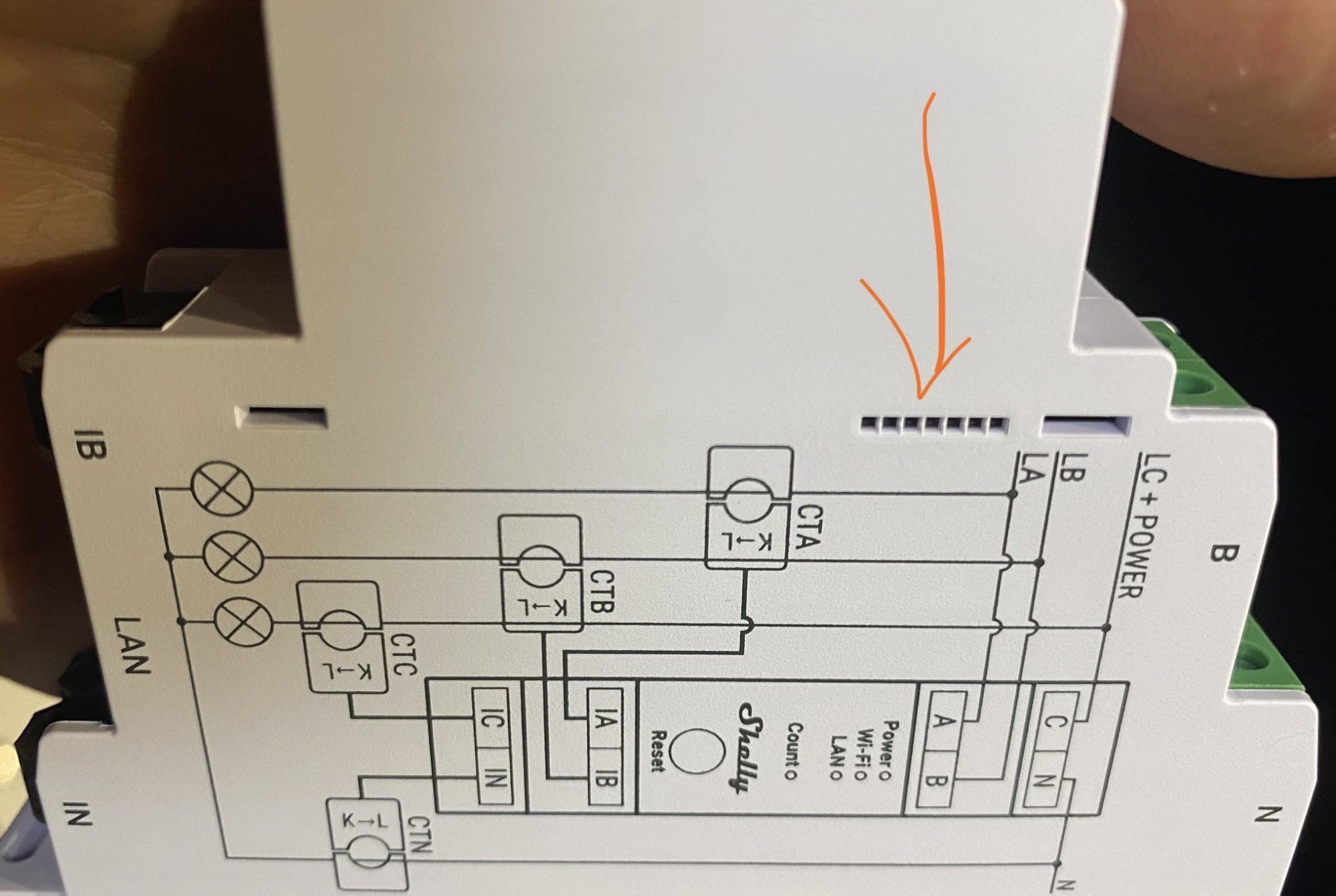

Se saa ohjauksen kuvan gpio pinneistä IMG_2325.jpeg


SavonSähköSeppo

Ihe oppinu sähkösuhari
No, pron myötä tuli ethernet, modbus/ip, skriptit, BT ja enemmän muistia, sekä tehokkaampi mcu
Vastakaupassa meni rele, mutta pro 1/2/3em malleihin tulossa myös oma addon joka tulee pro laitteen kylkeen - huhut kertoo että yksi liitänmäinen olisi just liitettävä rele
Se saa ohjauksen kuvan gpio pinneistä Näytä liitetiedosto 9222
Voihan noille olla jollekkin käyttöä mutta ite en ainakaan tässä vaiheessa tee lanilla tai bt:llä mitään. Noita muisteja tai mcu:ta tullu niin edes ajateltuakaan. Mittaamaan koko talon kulutuksia/tuottoja sen ostin ja hyvin näyttäs sen tehtävän tekevän. Tuo rele/kontaktori-ohjaus oli itelle tärkeempi kriteeri kun sitä kautta ois tarkotus ohjailla ylituottoja patterin lämmitykseen ym.

Sanotaanko näin että ei oo ollu tapana ostella mittään mitä en tarvitse. Oli se sit joku asia tai ominaisuus. Esim auton varusteluissa vaikka sähköpenkit tai puhelimessa joku extra hieno dingadong ulkonäkö.

Ostan siis tarpeeseen. En silleen että joku ois vaan "kiva olla" 😁

Viimeksi muokattu:

rotzi

Well-known member
Voihan noille olla jollekkin käyttöä mutta ite en ainakaan tässä vaiheessa tee lanilla tai bt:llä mitään. Noita muisteja tai mcu:ta tullu niin edes ajateltuakaan. Mittaamaan koko talon kulutuksia/tuottoja sen ostin ja hyvin näyttäs sen tehtävän tekevän. Tuo rele/kontaktori-ohjaus oli itelle tärkeempi kriteeri kun sitä kautta ois tarkotus ohjailla ylituottoja patterin lämmitykseen ym.
Onko tuohon releeseen laitettavissa energiaehtoja esim tuntipohjalta tai vartti, eli jos on kertyny tunnin aikana ylijäämää tietty määrä niin liipaisee releen? Tjms energiapohjaista?


SavonSähköSeppo

Ihe oppinu sähkösuhari
Onko tuohon releeseen laitettavissa energiaehtoja esim tuntipohjalta tai vartti, eli jos on kertyny tunnin aikana ylijäämää tietty määrä niin liipaisee releen? Tjms energiapohjaista?
Oon vasta eilisestä illasta asti päässy asiaan tutustumaan. Palailen asiaan kun tiedän tarkemmin.
-Temellä- voi olla jo tietoa tuosta?


-Teme-

New member
Onko tuohon releeseen laitettavissa energiaehtoja esim tuntipohjalta tai vartti, eli jos on kertyny tunnin aikana ylijäämää tietty määrä niin liipaisee releen? Tjms energiapohjaista?
Ei ole :(
Reaaliaikaisen kulutuksen mukaan voi liipaista releen, mutta ei mitata ja sen mukaan toimia.
pro malli kuitenkin pystyy siihen, mitta vaatii osaamista tehdä kyseinen skripti.
Itse en JS koodausta osaa, mutta peruskurssille osallistumassa jotta siitä saisi perusteet haltuun


SavonSähköSeppo

Ihe oppinu sähkösuhari
Kyllä tuo mittaustarkkuus miulle ainakin riittää.

17.4 Shellyn mukaan ostoja 2,8kwh ja myyntiä 30,5kwh.

Oman sähköyhtiön mukaan ostoja 2,2kwh ja myyntejä 29,9kwh.


Prkl sais nousta tuo pörssisähkönhinta nyt taivaisiin kun myyntiä ois vaikka kuinka ostoja paljoa mittään. 😎
