Verkkoinvertterit, ohjaukset

[Savonius]

Itsellekin on jäänyt vähän hämäräksi tuo raja jolla kuorma lisääntyy. Täytyykö olla ylimääräistä tuottoa koko kytkettävän tehon verran vai otetaanko puuttuva osa verkosta.



[tengu]

Itsellekin on jäänyt vähän hämäräksi tuo raja jolla kuorma lisääntyy. Täytyykö olla ylimääräistä tuottoa koko kytkettävän tehon verran vai otetaanko puuttuva osa verkosta.

Tuossa kun on muutamaan kohteeseen asennettu nyt reilusti paneleja niin se oman käytön maksimointi mielessä. Normi verkkoinvertteri ja sen tuoton perusteella. Osassa inverttereitä on valmiiksi jo tuo sisäinen ohjelmoitava rele (Esim SMA multifunction relay vaan ostettava erikseen).

Esim:
3kw systeemi.  Virtarele 1 napahtaa päälle kun invertteristä ulos yli 5A  .Esim yksi lenkki LV varaajan  vastuksesta napsahtaa päälle.
Virtarele 2 napsahtaa kun 10A rikki.  Vaikka esim ilmalämpöpumppu kytkeytyy jäähdyttämään (tai toinen lenkki LV varaajan vastuksesta).  jne jne.
Lämmintä vettä menee aina eli sen voi lämmittää auringolla maksimoiden vaikka 95C.  Kuumalla kesällä ilmalämpöpumpun jäähdytyksen ohjaus ym.



[arveccio]

Noniin eilen iltasella sain tuotannon käyntiin. Data alkoi valumaan valmistajan zevercloudiin tänään kun invertteri lähti päälle. Paneeleina siis 4x260w. Invertterin sai helposti kytkettyä wlaniin ja kampe alkaa itsestään lähettää dataa nettiin kun yhteys on olemassa. Homma meni niin että ensin otetaan wlanilla yhteys invertterin kommunikaatiokorttiin ja asetussivulla määritellään wlan yhteysasetukset tukiasemaan. Tuo pilvipalvelu on vielä vähän beta. Niillä on uudempi zevercloud ja vanhempi solarcloud. Uudempaan ei saanut tallennettua invertteriä mutta vanhempaan sai. Tämän jälkeen tiedot alkoivat näkyä molemmissa eli siellä taustalla on sama kanta mutta 2 eri käyttöliittymää.

Illalla kun tuotto putosi alle 30w niin invertteri ei suostunut enää pysymään päällä mutta käynnistyi taas aamulla vähän ennen kuutta. Paneelit ovat vielä varaston seinää vasten nojallaan aseteltuna "huolimattoman halot liiterissä" -tyyliin.



[Mitrix]

http://www.ev-power.eu/Micro-Inverters-1/Solar-Micro-Inverter-Grid-tied-DC-AC-500W-230V-CE-YC500.html?cur=1 , noista kokemuksia maaliskuusta asti ja ei ole puiden varjoista haittaa .. tyytyväinen näihin inverttereihin !



[Savonius]

http://www.ev-power.eu/Micro-Inverters-1/Solar-Micro-Inverter-Grid-tied-DC-AC-500W-230V-CE-YC500.html?cur=1 , noista kokemuksia maaliskuusta asti ja ei ole puiden varjoista haittaa .. tyytyväinen näihin inverttereihin !

Onko siinä kaksi Ac liitäntää. Pitääkö kummassakin olla johto vai toimiiko yhdellä molemmat paneelit. Vaatiko se tuon Ecun toimiakseen vai onko se lisäominaisuus.



[Mitrix]

Siinä on kaksi dc puolta johon saa kiinni max. 300W paneelit ( 2Kpl) , tuleva ac ja lähtevä ac invertterille jota saa ketjutettua suoraan , johto riittää !

Ecu on lisä palikka joka juttelee sähköjohdon kautta invertterihin , täytyy olla samalla vaiheella, ihan kiva lisä ominaisuus näkee netistä ja suoraan ip osoitteella koti verkosta paneelien tehot.



[antonblack]

moikka,
tämä invertteri ohjausasia kanssa kiinnostaa. Kovasti koittanut tästä tietoa etsiä mutta ei meinaa löytyä.
Omassa SB 5000Tl 20 invertterissä  näyttäs olevan rele valmiina. Talossa yösähkö mutta vesivaraaja lämmitetään vuoden aurinkoinen ajanjakso kellon avulla päivät. Talvi mennään sitten yösähköllä.
Saisinko tuolla releellä ohjattua vesivaraajan releen päälle kun tuottoa riittävästi päivällä?

YT
Anton



[rotzi]

moikka,
tämä invertteri ohjausasia kanssa kiinnostaa. Kovasti koittanut tästä tietoa etsiä mutta ei meinaa löytyä.
Omassa SB 5000Tl 20 invertterissä  näyttäs olevan rele valmiina. Talossa yösähkö mutta vesivaraaja lämmitetään vuoden aurinkoinen ajanjakso kellon avulla päivät. Talvi mennään sitten yösähköllä.
Saisinko tuolla releellä ohjattua vesivaraajan releen päälle kun tuottoa riittävästi päivällä?

YT
Anton

Todennäköisesti SMA releeseen saa ohjauksen esim niin että jokin erikseen aseteltava SMA PV-teho ylitetään ja siten se 'yliteho' ohjautuisi sitä kautta varaajaan...laitteen manuaali auki ja sieltä lukemaan.

Sitten tuo yösähkö, kannetteisko siirtyä spottiin...tarkista siirtoyhtiön hinnastosta paljonko on eroa 2-tariffi ja yleismittauksen välillä...joskus noissa on ihan järjetön hintaero eli säästö jos hylkää 2-tariffin?



[VesA]

moikka,
tämä invertteri ohjausasia kanssa kiinnostaa. Kovasti koittanut tästä tietoa etsiä mutta ei meinaa löytyä.
Omassa SB 5000Tl 20 invertterissä  näyttäs olevan rele valmiina. Talossa yösähkö mutta vesivaraaja lämmitetään vuoden aurinkoinen ajanjakso kellon avulla päivät. Talvi mennään sitten yösähköllä.
Saisinko tuolla releellä ohjattua vesivaraajan releen päälle kun tuottoa riittävästi päivällä?

YT
Anton

Todennäköisesti SMA releeseen saa ohjauksen esim niin että jokin erikseen aseteltava SMA PV-teho ylitetään ja siten se 'yliteho' ohjautuisi sitä kautta varaajaan...laitteen manuaali auki ja sieltä lukemaan.

Sitten tuo yösähkö, kannetteisko siirtyä spottiin...tarkista siirtoyhtiön hinnastosta paljonko on eroa 2-tariffi ja yleismittauksen välillä...joskus noissa on ihan järjetön hintaero eli säästö jos hylkää 2-tariffin?

Siis tässä on kaksi eri asiaa. Spotti on spotti ja siirto on sitten erikseen. Meillä on Helenin spotti ja yösähkön siirto. Yösiirrossa sekä päivä- että yö snt/kWh on halvempi kuin yleissiirrossa, mutta yösiirrossa on 17,5e/kk kuukausilunnas kun yleismallissa se on jotain 3-4e jos muistan. Kyse on sen jälkeen vain siirretyn sähkön määrästä: kuittaantuuko tuo isompi kuukausimaksu vuoden mittaan pienemmilla snt/kWh hinnoilla, kesällä vähän kulutuken aikaan se ei kyllä kannata.



[rotzi]

Siis tässä on kaksi eri asiaa. Spotti on spotti ja siirto on sitten erikseen. Meillä on Helenin spotti ja yösähkön siirto. Yösiirrossa sekä päivä- että yö snt/kWh on halvempi kuin yleissiirrossa, mutta yösiirrossa on 17,5e/kk kuukausilunnas kun yleismallissa se on jotain 3-4e jos muistan. Kyse on sen jälkeen vain siirretyn sähkön määrästä: kuittaantuuko tuo isompi kuukausimaksu vuoden mittaan pienemmilla snt/kWh hinnoilla, kesällä vähän kulutuken aikaan se ei kyllä kannata.

Tuntuis äkkiseltään ettei tuossa siirto/mittausmallissa ole mitään järkeä spotti-oston kanssa (normikulutuksilla) jos kk-maksujen ero on tuota luokkaa...ellei sitten kuluta järjettömiä määriä kWh:ta, no pelkällä matikallahan tuosta tarkan selon saa.

Juuri tuosta syystä kehottaisin 'antonblack':iä tarkistamaan omansa siirrtohinnoittelunsa...



[VesA]

Siis tässä on kaksi eri asiaa. Spotti on spotti ja siirto on sitten erikseen. Meillä on Helenin spotti ja yösähkön siirto. Yösiirrossa sekä päivä- että yö snt/kWh on halvempi kuin yleissiirrossa, mutta yösiirrossa on 17,5e/kk kuukausilunnas kun yleismallissa se on jotain 3-4e jos muistan. Kyse on sen jälkeen vain siirretyn sähkön määrästä: kuittaantuuko tuo isompi kuukausimaksu vuoden mittaan pienemmilla snt/kWh hinnoilla, kesällä vähän kulutuken aikaan se ei kyllä kannata.

Tuntuis äkkiseltään ettei tuossa siirto/mittausmallissa ole mitään järkeä spotti-oston kanssa (normikulutuksilla) jos kk-maksujen ero on tuota luokkaa...ellei sitten kuluta järjettömiä määriä kWh:ta, no pelkällä matikallahan tuosta tarkan selon saa.

Juuri tuosta syystä kehottaisin 'antonblack':iä tarkistamaan omansa siirrtohinnoittelunsa...

Niin, talven kulutus tämän ratkaisee. Tammikuun siirto oli kuukausimaksuineen 2,51snt/kWh, kesäkuun 3,69snt/kWh kun yleissiirto on 3,31 snt/kWh + 5e/kk. Ei siitä suurta eroa synny, varsinkaan nyt kun Helen muutti huhtikuussa yösiirron ajat huonommiksi. Tätyy laskeskella. Vuosikulutus on 23000kWh.



[antonblack]

morjesta,
joo täytyy alkaa manuaalia lukemaan. Jos sieltä ohjauksen saisin toimimaan ja oman käytön paremmin vielä optimoitua =)
Tarkistin noi siirtohinnat,kiitos vaan. Kovat on hinnat kun perusmaksu melkein 30€/kk mutta minkäs noille mahtaa,ilmankaa ei voi olla =(

Yleissiirto
Siirto c/kWh 3,98 -25 A ,22,60€/kk

Yösiirto
Päiväsiirto c/kWh 3,92
Yösiirto c/kW 2,41
25 A,28,75€/kk

YT
A



[rotzi]

morjesta,
joo täytyy alkaa manuaalia lukemaan. Jos sieltä ohjauksen saisin toimimaan ja oman käytön paremmin vielä optimoitua =)
Tarkistin noi siirtohinnat,kiitos vaan. Kovat on hinnat kun perusmaksu melkein 30€/kk mutta minkäs noille mahtaa,ilmankaa ei voi olla =(

Yleissiirto
Siirto c/kWh 3,98 -25 A ,22,60€/kk

Yösiirto
Päiväsiirto c/kWh 3,92
Yösiirto c/kW 2,41
25 A,28,75€/kk

YT
A

No noilla hinnoilla kk-maksu ero on niin pieni että ei tarvii isoa kulutusta kun vetää 2-tariffin halvemmaksi...mutta kokonaisuus energian hinta mukaan lukien tietty ratkaisee lopputuloksen



[mattig]

Kas nyt löytyi todella helppo systeemi oman käytön maksimointiin.  Noita vaan jokunen kytkemään vastuksia ym päälle sitä mukaan kun invertteri puskee tehoa.

http://www.ev-power.eu/Measure-Test-Tools-1-1/Current-monitoring-relay.html?cur=1

Olen etsinyt myös edullista ohjaustapaa Sunny Boi 1.5 inventteriin ja tämä oli mielenkiintoinen tieto.

Kysyisin siis kesän kokemuksia jos ole hankkinut linkin osoittamia releitä. Itselläni on tarkoitus käyttää ylijäämäenergia lähinnä pumpun avulla vesivaraston siirtoon josta lasken sitä vesiviljelysysteemiin ympäri vuorokauden.



[rotzi]

Kas nyt löytyi todella helppo systeemi oman käytön maksimointiin.  Noita vaan jokunen kytkemään vastuksia ym päälle sitä mukaan kun invertteri puskee tehoa.

http://www.ev-power.eu/Measure-Test-Tools-1-1/Current-monitoring-relay.html?cur=1

Olen etsinyt myös edullista ohjaustapaa Sunny Boi 1.5 inventteriin ja tämä oli mielenkiintoinen tieto.

Kysyisin siis kesän kokemuksia jos ole hankkinut linkin osoittamia releitä. Itselläni on tarkoitus käyttää ylijäämäenergia lähinnä pumpun avulla vesivaraston siirtoon josta lasken sitä vesiviljelysysteemiin ympäri vuorokauden.

Esimerkeissä se kytkee paneeleita verkkoon, jos tuo kelpaa vain tuohon niin mitä hyötyä tuosta on Suomessa...onko tarkoitettu jonnekin muualle missä estellään verkkoon syöttöä



[sam123]

Kas nyt löytyi todella helppo systeemi oman käytön maksimointiin.  Noita vaan jokunen kytkemään vastuksia ym päälle sitä mukaan kun invertteri puskee tehoa.

http://www.ev-power.eu/Measure-Test-Tools-1-1/Current-monitoring-relay.html?cur=1

Olen etsinyt myös edullista ohjaustapaa Sunny Boi 1.5 inventteriin ja tämä oli mielenkiintoinen tieto.

Kysyisin siis kesän kokemuksia jos ole hankkinut linkin osoittamia releitä. Itselläni on tarkoitus käyttää ylijäämäenergia lähinnä pumpun avulla vesivaraston siirtoon josta lasken sitä vesiviljelysysteemiin ympäri vuorokauden.

Esimerkeissä se kytkee paneeleita verkkoon, jos tuo kelpaa vain tuohon niin mitä hyötyä tuosta on Suomessa...onko tarkoitettu jonnekin muualle missä estellään verkkoon syöttöä

Tässä kohtaa vesiviljelyn pumppu samalle vaiheelle kuin aurinkopaneelit ja pumppu esim. astronomikytkimen perään: http://www.biltema.fi/fi/Rakentaminen/Sahko/Sahkoasennustyokalut/Astronominen-ajastuskello-2000034381/



[tengu]

Kas nyt löytyi todella helppo systeemi oman käytön maksimointiin.  Noita vaan jokunen kytkemään vastuksia ym päälle sitä mukaan kun invertteri puskee tehoa.

http://www.ev-power.eu/Measure-Test-Tools-1-1/Current-monitoring-relay.html?cur=1

Olen etsinyt myös edullista ohjaustapaa Sunny Boi 1.5 inventteriin ja tämä oli mielenkiintoinen tieto.

Kysyisin siis kesän kokemuksia jos ole hankkinut linkin osoittamia releitä. Itselläni on tarkoitus käyttää ylijäämäenergia lähinnä pumpun avulla vesivaraston siirtoon josta lasken sitä vesiviljelysysteemiin ympäri vuorokauden.

Piti tilata jokunen näitä ja kytkeä käyttöön mutta se on jäänyt muiden projektien perään odottamaan vielä. Jos tässä syksympänä saisi aikaiseksi vaan pistänpä tilaten pari itselle saman tien..

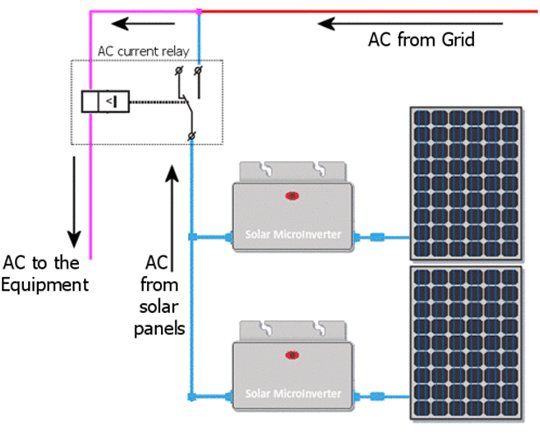

Siis nuo linkin esimerkin kuvat ovat ihan kummalliset. Ne on jotain off grid systeemin ideoita. Tarkoitushan olisi että invertteristä tuleva sähkö viedään tuon releen läpi, tai vaikka useamman.  Kun invertteristä tuleva virta ylittää esim 2A -> rele kytkee ja pumppu lähtee päälle.  Toinen rele voi olla vaikka 5A säädössä ja kun invertteristä tuleva virta ylittää tämän niin vaikka toinen pumppu kytkeytyy päälle.

Itsellä oli mielessä kytkeä esim arkkupakastimen boosti automaattisesti päälle kun virtaa alkaa tulla. Myös kastelupumppu tulisi täällä automaattikäytölle.
Yhdessä paikassa tarkoitus kokeilla kytkeä kostean tilan lattialämmityksiä päälle kun tarpeeksi ylijäämää tulee.
Yhdessä toisessa taas ideana oli kytkeä vesivaraajan vastuslenkkejä päälle yksi kerrallaan tehon noustessa.

Edit: Niin ja kesällä ILP:n ohjaus jäähdytykseen.



[antonblack]

morjesta,
joo täytyy alkaa manuaalia lukemaan. Jos sieltä ohjauksen saisin toimimaan ja oman käytön paremmin vielä optimoitua =)
Tarkistin noi siirtohinnat,kiitos vaan. Kovat on hinnat kun perusmaksu melkein 30€/kk mutta minkäs noille mahtaa,ilmankaa ei voi olla =(

Yleissiirto
Siirto c/kWh 3,98 -25 A ,22,60€/kk

Yösiirto
Päiväsiirto c/kWh 3,92
Yösiirto c/kW 2,41
25 A,28,75€/kk

YT
A

moro,
löytyi se rele manuaalista...Täytykin sitten lukea muutama manuaali kun relettä näköjään säädetään sitten tietokoneella. Täytyy vaikka sitten bluetootata sisälle kun invertteri ei ole verkossa. Hidasta hommaa  mutta haastavaa =)

YT
A



[heikki]

Tämä rele minkä Tengu löysi, onko sitä nyt kokeiltu ja miten toimii tuoton ohjauksessa;
http://www.ev-power.eu/Measure-Test-Tools-1-1/Current-monitoring-relay.html?cur=1

Nikfly löysi tämän: http://circutor.com/en/products/renewable-energies/instantaneous-self-consumption/cdp-g-detail#documentation

Sähkökylmä Di löysi tämän;  http://www.takowa.fi/fi/tuotteet/valvontareleet-virralle/virtavalvontarele-1-20a-pri-32

Eli mitataan ymmärtääkseni auringon tuottoa johdon ympäriltä verkkoinvertteri kytkennässä.
Kun saavuttaa määrätyn ja mieluummin tietysti säädettävän Amp lukeman, kytkee halutun/ halutut laitteet kuluttamaan.

Kokemuksia asiasta odotellaan.



[antonblack]

morjesta,
joo täytyy alkaa manuaalia lukemaan. Jos sieltä ohjauksen saisin toimimaan ja oman käytön paremmin vielä optimoitua =)
Tarkistin noi siirtohinnat,kiitos vaan. Kovat on hinnat kun perusmaksu melkein 30€/kk mutta minkäs noille mahtaa,ilmankaa ei voi olla =(

Yleissiirto
Siirto c/kWh 3,98 -25 A ,22,60€/kk

Yösiirto
Päiväsiirto c/kWh 3,92
Yösiirto c/kW 2,41
25 A,28,75€/kk

YT
A

moro,
löytyi se rele manuaalista...Täytykin sitten lukea muutama manuaali kun relettä näköjään säädetään sitten tietokoneella. Täytyy vaikka sitten bluetootata sisälle kun invertteri ei ole verkossa. Hidasta hommaa  mutta haastavaa =)

YT
A

Moro,
olisko joku joka on jo räplännyt tämän sunnyboyn invertterin ja releen kanssa, manuaalissa  ei ollut suoraan kerrottu releen "säädöistä" miten se tehdään.  Ottaisin mielelläni neuvoja vastaan kun omat taidot alkaa loppua , jos joku on nämä jutut jo tehnyt =).

YT
A
