Vesipumpun virtojen kytkentä lataussäätimen ja releen avulla

Shaibuli

New member
Arvon foorumilaiset,

Heti alkuun pahoittelut jos joku on kysellyt jo vastaavaa. Tyhmä minä en onnistunut löytämään.

Olen aikeissa täydentää alhaiselle kuormitusasteelle jäänyttä aurinkopaneelijärjestelmääni vesipumpulla jolla saisi järvestä suoraa mökin nurkalla vettä sankoon ja saaviin. Pumpun (harkinnassa tämä: https://www.motonet.fi/fi/tuote/386421/Painevesipumppu-painekytkimella-12V-25-L--min) aion tehontarpeen vuoksi kytkeä suoraan akkuun, ohittaen järjestelmän lataussäätimen. Olen sähkömekaniikan suhteen kuitenkin melko amatööri ja kysymykseni kuuluukin, olisiko lataussäätimen (EPEVER Tracer 30A) load-puolelle mahdollista kytkeä rele joka kytkisi virrat pois pumpulta kun load-puolen sähköt katkaistaan lataussäätimestä? Tämä siis varotoimenpiteenä sille ettei kukaan ilkeä ohikulkija päädy avaamaan vesihanaa, aiheuttamaan tulvaa ja tyhjentämään akkuja ja toisaalta niin ettei pumpulle tarvitsisi keksiä erillistä kytkintä, joka pitäisi aina lähtiessä muistaa napsauttaa. Lataussäätimessä on siis mahdollista sulkea kaikki load-puolen virrat helposti etäohjauspaneelista, jonka teen esim. ennen mökiltä poislähtöä.

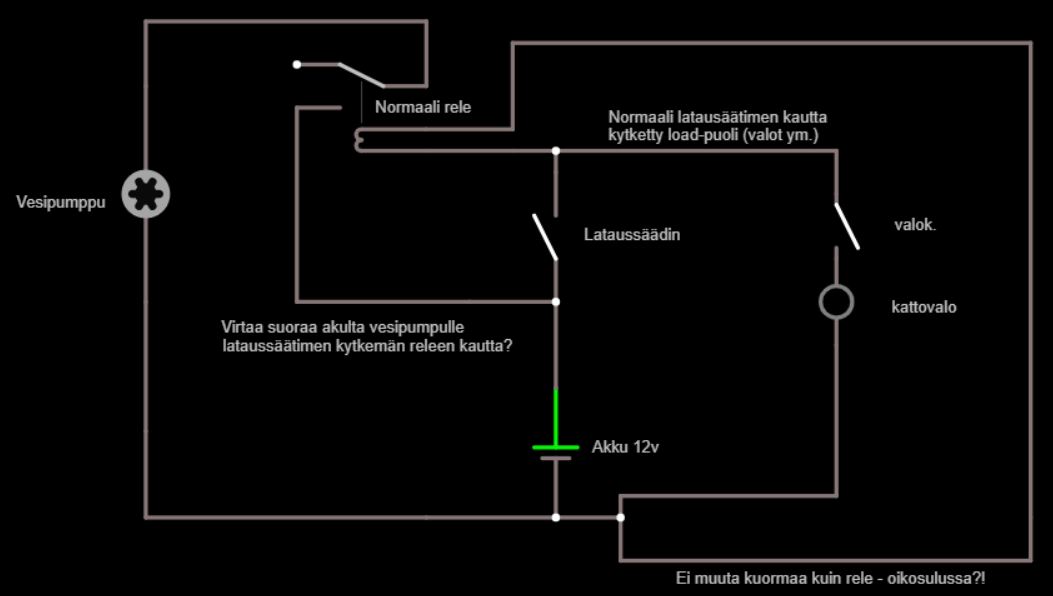

Muutenhan asian kai pitäisi olla aika simppeli ja hoitua muutaman euron perusreleellä motonetista (esim. https://www.motonet.fi/fi/tuote/481870/Yleisrele-12V40A), mutta releen pitäisi olla päällä myös niin että lataussäätimestä on load-puolella virrat päällä, muttei lainkaan kuormaa (ts. mökissä ei ole valoja päällä tai muuta virrankulutusta)? Eikö hommasta synny käytännössä oikosulku jos kytken piuhan lataussäätimen load-navasta releeseen ja siitä takaisin miinukseen? Koitin hahmotella kysymystä yksinkertaistettuna (ei tarkoituksella siis sis. esim. sulakkeita) auki vähän tähän Falstad simulaatioon: https://tinyurl.com/yg3km3qz, josta myös kuva alla.

Kiitoksia kovasti ja pahoittelut jos kysymys jättää epäselvyyttä!



maanma

energiaonnellinen
Miksi lataussäädintä ei ole kytketty tavanomaiseen tapaan akulle rinnakkaiseksi jännitelähteeksi?

Viimeksi muokattu:

Shaibuli

New member
Miksi lataussäädintä ei ole kytketty tavanomaiseen tapaan akulle rinnakkaisek jännitelähteeksi?
En nyt ihan ymmärrä kysymystäsi. Jos voisit hieman vääntää rautalangasta? Kyse on siis hyvin simppelistä ja pienehköstä mökkijärjestelmästä jossa kaikki kytkennät kulkevat lataussäätimen kautta. Mitään ei siis vielä tähänmennessä ole kytketty suoraan akkuun. Liitteenä kuva joka toivottavasti selvittää nykytilannetta. Järjestelmä on toiminut moitteetta valojen kanssa sekä puhelimen ja läppärin latailussa parisen vuotta, mutta akku- ja paneelikapasitettia tuli hankittua sen verran ronskisti, että ylimääräistä virtaa olisi hyvä hyödyntää muuhunkin.




maanma

energiaonnellinen
En tainnut ensin ymmärtää kaaviota. Siksi omituinen kysymys. Load ilmeisesti tuo, missä nyt valo on. Jos siinä on + ja - ottaisin releen kytkentävirrat siltä puolelta eikä suoraan akun miinus navasta.

Releen vetokelalle kytkentä tehdään + ja - napoihin. Valitsemalla SSR releen saat vetovirtaa eli kulutusta pienemmäksi, jos kela on pitkiä aikoja kytkettynä.

Viimeksi muokattu:

hemaris

Member
Arvon foorumilaiset,

Heti alkuun pahoittelut jos joku on kysellyt jo vastaavaa. Tyhmä minä en onnistunut löytämään.

Olen aikeissa täydentää alhaiselle kuormitusasteelle jäänyttä aurinkopaneelijärjestelmääni vesipumpulla jolla saisi järvestä suoraa mökin nurkalla vettä sankoon ja saaviin. Pumpun (harkinnassa tämä: https://www.motonet.fi/fi/tuote/386421/Painevesipumppu-painekytkimella-12V-25-L--min) aion tehontarpeen vuoksi kytkeä suoraan akkuun, ohittaen järjestelmän lataussäätimen. Olen sähkömekaniikan suhteen kuitenkin melko amatööri ja kysymykseni kuuluukin, olisiko lataussäätimen (EPEVER Tracer 30A) load-puolelle mahdollista kytkeä rele joka kytkisi virrat pois pumpulta kun load-puolen sähköt katkaistaan lataussäätimestä? Tämä siis varotoimenpiteenä sille ettei kukaan ilkeä ohikulkija päädy avaamaan vesihanaa, aiheuttamaan tulvaa ja tyhjentämään akkuja ja toisaalta niin ettei pumpulle tarvitsisi keksiä erillistä kytkintä, joka pitäisi aina lähtiessä muistaa napsauttaa. Lataussäätimessä on siis mahdollista sulkea kaikki load-puolen virrat helposti etäohjauspaneelista, jonka teen esim. ennen mökiltä poislähtöä.

Muutenhan asian kai pitäisi olla aika simppeli ja hoitua muutaman euron perusreleellä motonetista (esim. https://www.motonet.fi/fi/tuote/481870/Yleisrele-12V40A), mutta releen pitäisi olla päällä myös niin että lataussäätimestä on load-puolella virrat päällä, muttei lainkaan kuormaa (ts. mökissä ei ole valoja päällä tai muuta virrankulutusta)? Eikö hommasta synny käytännössä oikosulku jos kytken piuhan lataussäätimen load-navasta releeseen ja siitä takaisin miinukseen? Koitin hahmotella kysymystä yksinkertaistettuna (ei tarkoituksella siis sis. esim. sulakkeita) auki vähän tähän Falstad simulaatioon: https://tinyurl.com/yg3km3qz, josta myös kuva alla.

Kiitoksia kovasti ja pahoittelut jos kysymys jättää epäselvyyttä!

Näytä liitetiedosto 8268
Varmaan yksinkertaisin tapa olisi laittaa se pumpun kuormituspiiri akun navoista erillisen katkaisimen taakse jos tämä on vain helposti toteutettavissa. Sen voisi toteuttaa vaikka esim 10A automaattisulakkeella niin saisit samalla myös pumpun sulakkeen taakse.


Shaibuli

New member
En tainnut ensin ymmärtää kaaviota. Siksi omituinen kysymys. Load ilmeisesti tuo, missä nyt valo on. Jos siinä on + ja - ottaisin releen kytkentävirrat siltä puolelta eikä suoraan akun miinus navasta.

Releen vetokelalle kytkentä tehdään + ja - napoihin. Valitsemalla SSR releen saat vetovirtaa eli kulutusta pienemmäksi, jos kela on pitkiä aikoja kytkettynä.

Alla taas kuva koska kuvat kuulemma kertovat enemmän kuin tuhat sanaa... Eli siis noin? Kuvan tavoin olin kytkentää alun alkaenkin tekemässä. Päällimmäinen pelko siis oli että eikö tuo rele luo oikosulkua järjestelmään? Vai enkö vaan nyt taas ymmärrä miten ne sähköhippuset siellä johdoissa juoksentelee?




Varmaan yksinkertaisin tapa olisi laittaa se pumpun kuormituspiiri akun navoista erillisen katkaisimen taakse jos tämä on vain helposti toteutettavissa. Sen voisi toteuttaa vaikka esim 10A automaattisulakkeella niin saisit samalla myös pumpun sulakkeen taakse.
Kiitos vastauksesta. Erillinen katkaisin on helppo ja helposti ymmärrettävin ratkaisu. Koko ketjun pointti vaan oli päästä siitä eroon :) Akut ja lataussäädin ovat lukitussa kirstussa mökin kuistilla ja laiska kun olen en mieluusti sitä joka kerta availisi jotta saan pumppuun virrat ja pois. Sulakkeen laitan toki jokatapauksessa.


hemaris

Member
Kiitos vastauksesta. Erillinen katkaisin on helppo ja helposti ymmärrettävin ratkaisu. Koko ketjun pointti vaan oli päästä siitä eroon :) Akut ja lataussäädin ovat lukitussa kirstussa mökin kuistilla ja laiska kun olen en mieluusti sitä joka kerta availisi jotta saan pumppuun virrat ja pois. Sulakkeen laitan toki jokatapauksessa.

Ehdotin tuota sen takia kun ekassa viestissä kerroit että virrat otetaan pois päältä säätimen kytkimestä. Silloinhan tuon pumpun kytkimen olisi vaan voinut laittaa sen säätimen viereen. Samalla vaivalla sitä voisi käyttää kahta kytkintä.

Jos olen ymmärtänyt väärin niin sitten tuo releen käyttö lienee OK. Jäin vain miettimään että pitäisikö sen vetojännitepuolen olla sarjassa noiden valojen kanssa vai onko tuo rinnankytkentä OK. Sen verran vähän olen käyttänyt releitä että en osaa sanoa varmasti.


Shaibuli

New member
Ehdotin tuota sen takia kun ekassa viestissä kerroit että virrat otetaan pois päältä säätimen kytkimestä. Silloinhan tuon pumpun kytkimen olisi vaan voinut laittaa sen säätimen viereen. Samalla vaivalla sitä voisi käyttää kahta kytkintä.

Jos olen ymmärtänyt väärin niin sitten tuo releen käyttö lienee OK. Jäin vain miettimään että pitäisikö sen vetojännitepuolen olla sarjassa noiden valojen kanssa vai onko tuo rinnankytkentä OK. Sen verran vähän olen käyttänyt releitä että en osaa sanoa varmasti.
Tarkkaan lainaten puhuin ensimmäisessä viestissä etäohjauspaneelista. :) Noihin EPEVERin lataussäätimiin kun voi ostaa (käytännössä tämän tuntuu kuitenkin yleensä saavan enempi tai vähempi kaupanpäälliseksi) ethernet kaapelin päässä toimivan etäohjauspaneelin josta voi jopa itse lataussäädintä kattavammin seurata ja hallita järjestelmää. Olen siis itsekin piilottanut piuhameressä uivan lataussäätimen akkujen kanssa kuistille ja vetänyt siitä ainoastaan etänäytön seinän läpi mökin sisäseinälle. Lopputulos on suht siistin näköinen.

Täytyy tutustua tarvikkeisiin ja perehtyä releisiin vielä lisää, mutta perinteisten releiden jatkuvasta virrankulutuksesta ja luotettavuuskysymyksistä ja toisaalta noiden Maanman mainitsemien puolijohdereleiden kovan hinnan (n. 30€), huonohkon soveltuvuuden pumppukäyttöön ja lämmöntuoton vuoksi voi olla että päädyn vaan tylsästi piilottamaan pienen virtakytkimen johonkin sen akkuarkun takakulmaan mökin kuistille ja koitan muistaa napsutella sitä :/
