Paneelien kytkennät / diodi

M

maanma

energiaonnellinen
Jos sähköllä on rinnakkaisia polkuja kulutuspisteen suuntaan, niin silloin niitä käytetään. Jos tällaiseen rinnan kytkentään osuu paneeli niin se saattaa toimia vastuksena, mikä on huono juttu.

Myös jos paneeli on kytketty suoraan akkuun niin paneeli toimii vastuksena kun sen jännite on akkua alempi.

Paneelin toiminta vastuksena pitää estää diodilla.

M

Mekaniker

Well-known member
En ole päässyt testaamaan eri variaatioita pikkupaneelien kanssa kun sää on mitä on
Akkujen lataustaso lähestyy 18%...

Lisäys 23/4:
Neljä kuvaa 50W ja 100W paneelista ja niiden ottama virta kahdella eri jännitteellä, jos näissä on ohitusdiodia en tiedä (liimatut kytkentäboksit)
Säädettävällä jännitelähteellä paneelin nimellisjännitteen kohdalla virta nousee rajusti
Eli aina diodi ellei ole säädin paneelin ja akun välissä...

En testannut kahden samankokoisen paneelin rinnakkaiskytkentää, selkeä on kuitenkin se että pitää olla diodi molemmilla...
Ellei niin yhden varjostus pienentää molempien tuotto samantien vaikka säädin olisi ennen akkua

50W paneeli 21.6Voc
Muovinen taipuisa malli

50W_ 21V.JPG


100W paneeli 20.8Voc
Perinteinen lasilla ja Al reunalla

Viimeksi muokattu:
J

Jussi

Well-known member
maanma sanoi:
On. Pienissä 50W ei aina ole.

Paneelin sarjojen ohitusdiodit estä paneelin toimimista vastuksena.
Klikkaa laajentaaksesi...
Saatko sä oikeesti syötettyä paneeliin päin sähköä? Joskus kokeillu, enkä saanu milliampeeria meneen nimellisjännitteellä.
Harmi ku ei oo nyt noita käytössä olevia yhtään helposti käsillä, olis voinu niillä kokeilla äkkiä uusiksi.

J

Jussi

Well-known member
Savonius sanoi:
Olisi kiva tietää minkä merkkinen paneeli on kyseessä missä niitä diodeja ei ole.
Klikkaa laajentaaksesi...
Estodiodeja tuskin on missään, mutta ne ohitusdiodit on. Niillä ihan eri tarkoitus. Tämähän jo mainittukin.
Jospa nyt jollain on käsillä nykytekniikan paneeli, niin vois kokeilla syöttää sinne sähköä sisäänpäin ja mitata virran. Kun en edelleenkään usko, et sinne menee juur mitään.

M

Mekaniker

Well-known member

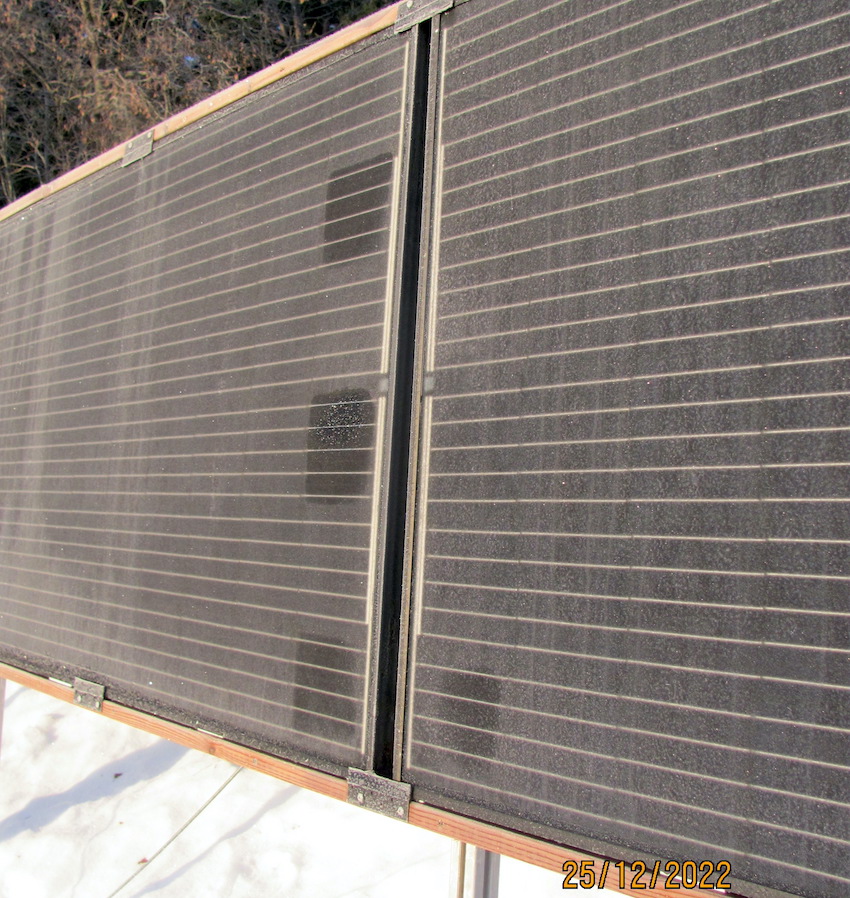

Tässä yhteydessä laitan vuosi vanha kuva esille missä näkee jokunen sula kohta paneeleissa:


Kävin äsken (klo7:30) puhdistamassa paneelit lumesta ja lumen alta paljastui useassa eri kohdassa vastaava sula...
Paneelit kokonaisuudessaan peitossa paksulla jääkerroksella ja lähes 2cm lunta päällä
(Lähes 10cm lunta+ alijäähtynyttä sadetta on tullut yön aikana)
Pieni aavistus että MPPT vuotaa paneelistoon päin:unsure:

V

varikonniemi

Active member
Mekaniker sanoi:
Tässä yhteydessä laitan vuosi vanha kuva esille missä näkee jokunen sula kohta paneeleissa:
Näytä liitetiedosto 9593

Kävin äsken (klo7:30) puhdistamassa paneelit lumesta ja lumen alta paljastui useassa eri kohdassa vastaava sula...
Paneelit kokonaisuudessaan peitossa paksulla jääkerroksella ja lähes 2cm lunta päällä
(Lähes 10cm lunta+ alijäähtynyttä sadetta on tullut yön aikana)
Pieni aavistus että MPPT vuotaa paneelistoon päin:unsure:
Klikkaa laajentaaksesi...
En tiedä panelivalmistajaa jolta ei löytys tommosta eroa eri kennojen välillä normi panelistoissa. Paras todennäköisyys saada hyvin tasassa oleva panelisto on ostaa vain korkeimman binin paneleita. Eli kun löydät esitteen jostain panelista, katso korkeimman tehon mallinumero, siinä on käytetty vain parhaita kennoja.

Mulla Longin toiseks korkeimman binin panelisto ja siinäkin on muutama kuumempana käyvä kenno.

Viimeksi muokattu:
J

Jussi

Well-known member
Vaikka en tuohon diodihommaan uskonutkaan, niin olihan se kokeiltava. Rinnan olevat itä-länsisetit on nyt ollu erotettuna diodeilla.
Mitään havaittavaa eroa ei näy. Ihan päiväkohtaisen vaihtelun tapaan mennään.

M

Mekaniker

Well-known member
Otin pois kytkentäkotelon rikkinäisestä Heckert 290Wp paneelista eilen ja ohitusdiodeja on siellä kolme kappaletta
Paneelista tulevien johtimien kytkentä on kiinnostava, litteä johto ja se painetaan klipsiin ja o-renkaalla oleva luukku painetaan kiinni ilman ruuveja
Nopea ja simppeli kytkentä, johto saa irti painamalla se pieni uloke

M

Mekaniker

Well-known member
Jussi sanoi:
Vaikka en tuohon diodihommaan uskonutkaan, niin olihan se kokeiltava. Rinnan olevat itä-länsisetit on nyt ollu erotettuna diodeilla.
Mitään havaittavaa eroa ei näy. Ihan päiväkohtaisen vaihtelun tapaan mennään.
Klikkaa laajentaaksesi...
Olen kokeillut eritehoisilla paneeleilla ilman diodeja/ diodeilla ja pieni ero on jos ovat eri suuntiin, jos samalla telineellä ei havaittavaa eroa
On salatiedettä... Yhdellä asennustavalla voitetaan ja toisella häviää
Tällä hetkellä kaksi 410Wp rinnakkain yhteen "balkonkraftwerk" invertteriin ja toimii hyvin ilman diodeja

korsteeni

korsteeni

Well-known member
en vieläkään ymmärrä mistä hyöty syntyisi
esmes easunin ja muissakin missä rinnan panelisarjat niin ilman diodeja ne ohjeet on
kait ne nyt suuressa maailmassa olisivat havainneet jos niitä tarvitaan

J

Jussi

Well-known member
korsteeni sanoi:
en vieläkään ymmärrä mistä hyöty syntyisi
esmes easunin ja muissakin missä rinnan panelisarjat niin ilman diodeja ne ohjeet on
kait ne nyt suuressa maailmassa olisivat havainneet jos niitä tarvitaan
Klikkaa laajentaaksesi...
No, jotkuthan tuntuu sitkeesti uskovan että se tuottamaton rinnalla oleva jotenkin syö siitä toisen puolen tuotosta pois. Vaan kun se on itsessään diodi, niin eipä sinne nurinpäin mene sähköä.

B

b58

Member
korsteeni sanoi:
minullekaan ei ole auennut tuo diodien tarve rinnan kytkettäessä invertteri/säädinkäytössä
tällä hetkellä on joka vertissä 2 paneliryhmää rinnan ilman mitään blocking diodeja, ei niitä missään ohjeissakaan ole näkynyt

muistaakseni ensimmäinen kosketus paneleihin vuosituhannen alussa kun kytkin 16v panelin suoraan akkun laitoin autodiodin väliin
sitä en muista oliko siitä hyötyä? kokeilinko ilman?
Klikkaa laajentaaksesi...
Mulla on myös 6 ja toinen 6 paneelin sarja rinnan kytkettynä. Tulee sen kun 6:sta kuuluu, ja ovat eri ilmansuuntiin. Auton katolla on kaksi paneelia ja niissä teho ei ole sitä kun pitää, yksi tuottaa melkein saman kuin kaksi. Kokeilen sinne diodeja...

K

kotte

Well-known member
Jussi sanoi:
No, jotkuthan tuntuu sitkeesti uskovan että se tuottamaton rinnalla oleva jotenkin syö siitä toisen puolen tuotosta pois. Vaan kun se on itsessään diodi, niin eipä sinne nurinpäin mene sähköä.
Klikkaa laajentaaksesi...
Enitenhän syö tilanteessa, jossa toinen paneeli on täysin pimeässä ja toinen täydessä valossa ja tilanteessa, jossa ei ole mppt-optimoivaa kuluttajaa sähköä muualle viemässä. Jos on pikkuisenkin valoa ja mppt-säädin tai -invertteri toimii normaalisti, jännite pysyy sen verran alhaalla ja heikommin valaistukin paneeli tuottaa sen verran jännitettä, että sähköä ei juuri hukkaudu pimeän puolen paneelin jännitteen korottamiseen.

Tilanne tietenkin pahenee, mitä enemmän paneeleita on rinnakkain ja mitä kauempana osa niistä on niukasti mitoitettujen johtojen päässä.

Useamman ketjutetun paneeliryhmän rinnankytkentä on jo sitten toinen ja vaikeampi kysymys. Jos asiaan liittyy vielä puiden varjostusta ja vastaavaa, saattaa toinen paneeliryhmä tai etenkin yksi ketju useammasta hajota (lue: palaa) ilman estodiodeja.

S

Savonius

Well-known member
En vaan oikein ymmärrä tätä ongelmaa. Mulla on paneeleita 40kpl. Vanhin vuodelta 2009. Kaikissa paneeleissa on diodit. Niiden estosuunta on paneeleihin päin ja kun syntyy estotilanne se aiheuttaa ohituksen. Diodissa ei ole mitään varsinaista älykkyyttä joten se toimii aina samoin oli kyseessä rinnan tai sarjaan kytketyt paneelit.

korsteeni

korsteeni

Well-known member
kotte sanoi:
Enitenhän syö tilanteessa, jossa toinen paneeli on täysin pimeässä ja toinen täydessä valossa ja tilanteessa, jossa ei ole mppt-optimoivaa kuluttajaa sähköä muualle viemässä. Jos on pikkuisenkin valoa ja mppt-säädin tai -invertteri toimii normaalisti, jännite pysyy sen verran alhaalla ja heikommin valaistukin paneeli tuottaa sen verran jännitettä, että sähköä ei juuri hukkaudu pimeän puolen paneelin jännitteen korottamiseen.

Tilanne tietenkin pahenee, mitä enemmän paneeleita on rinnakkain ja mitä kauempana osa niistä on niukasti mitoitettujen johtojen päässä.

Useamman ketjutetun paneeliryhmän rinnankytkentä on jo sitten toinen ja vaikeampi kysymys. Jos asiaan liittyy vielä puiden varjostusta ja vastaavaa, saattaa toinen paneeliryhmä tai etenkin yksi ketju useammasta hajota (lue: palaa) ilman estodiodeja.
Klikkaa laajentaaksesi...
eihän rinnan kytkettyjen akkujenkaan/pattereiden kanssa käytetä diodeja
esmes polkupyörän akussa useita ryhmiä rinnan ja sarjassa
