Lämmönkeruuputkisto Vuolukivileivinuuniin

savonhumu

Member
pökö sanoi:
Ehkä (ja toivottavasti) tuho jäi tuohon muuntajaan. Ei sulakkeet välttämättä ole moksiskaan vaikka mitä piikkejä tulee.

Juu mielellään investoi eka tuon muuntajan kun sen saa maks 20€ hintaan suoraan hyllystä kuopiosta. varmaan jos haluais niin vois tilata uuden automatiikan ja maksas suoraan omavastuun 150€ mut koitetaan nyt eka että saako kuntoon vai ei..


savonhumu

Member
savonhumu sanoi:
pökö sanoi:
Ehkä (ja toivottavasti) tuho jäi tuohon muuntajaan. Ei sulakkeet välttämättä ole moksiskaan vaikka mitä piikkejä tulee.

Juu mielellään investoi eka tuon muuntajan kun sen saa maks 20€ hintaan suoraan hyllystä kuopiosta. varmaan jos haluais niin vois tilata uuden automatiikan ja maksas suoraan omavastuun 150€ mut koitetaan nyt eka että saako kuntoon vai ei..

No olihan kerranki tuuria kun 14€ maksavan muuntajan vaihdolla selvis tästä keissistä :) Kaikki muu vaikuttas olevan ehjää


savonhumu

Member
Päivitellääs välillä tännekkin.

Laitteisto on ollut tulilla nyt joiltain osin jo viis vuotta. Toiminnaltaan ollut varmatoimista kauraa ja esim aurinkokeräimien osalta on oltu seurantalinjalla jo pitkään. Edelleen on tekemättä asennuskulman jyrkentäminen mutta ei tuon kanssa oo mittään hättää kun kuitenkin keväästä syksyyn pärjätään tuolla ja loppuaika menee pääosin leivinuunipiirillä. Uusin uuniputkisto on ollu käytössä kaks lämmityskautta ja en oo hipassukkaan koko hommaan sen jälkeen kun sain säädettyä yhden lämpöanturin paikan kohdilleen eli äly saa oikeentasosta tietoo sieltä ja osaa käyttää pumppua oikein.

Nuohousta en oo tehny uuniin kertaakaan ja ei se nuohoojakaan pahemmin oo niitä putkistoja kopistellu kun tässä uunimallissa on luukut vain alhaalla ja se putkisto on pystykanavien yläosissa niin aika huono sinne on millään sorkkia. Tehot on pysyny jo pitkään tasasena eli oletettavasti ne putket on nokeentunu sen verran kun meinaavat nokeentua.

Kaikenkaikkiaan on edelleen positiivinen viilis tästä kyhhäyksestä ja jatketaan vaan puunpolttoo pesässä hamaan tappiin asti.
Muutama visio on päässä millä tuota sais vielä paranneltua mutta saa nähdä tuleeko tuota enää purettua lattialle kun kuitenkin käyttö ei vaadi lämmitäjältä muuta kun että kahtoo ettei oo sähkökatkoo päällä kun lyö pessään tulta vaikka ei se siihenkään hajjoo kun muutamia kertoja on katkoja tullut täyden polton aikaankin ja putkisto on keitetty kuivaks ;D upsit invertterit yms oon jo ajat sitten hylänny harrastustoiminnaks joihin palaan jos joksus on ylimäärästä rahhaa/aikaa laittaa niihin ja tuo autotallin lämmitys poistoilman avulla voi toteutua joskus jos siltä tuntuu....


savonhumu

Member
savonhumu sanoi:
Päivitellääs välillä tännekkin.

Laitteisto on ollut tulilla nyt joiltain osin jo viis vuotta. Toiminnaltaan ollut varmatoimista kauraa ja esim aurinkokeräimien osalta on oltu seurantalinjalla jo pitkään. Edelleen on tekemättä asennuskulman jyrkentäminen mutta ei tuon kanssa oo mittään hättää kun kuitenkin keväästä syksyyn pärjätään tuolla ja loppuaika menee pääosin leivinuunipiirillä. Uusin uuniputkisto on ollu käytössä kaks lämmityskautta ja en oo hipassukkaan koko hommaan sen jälkeen kun sain säädettyä yhden lämpöanturin paikan kohdilleen eli äly saa oikeentasosta tietoo sieltä ja osaa käyttää pumppua oikein.

Nuohousta en oo tehny uuniin kertaakaan ja ei se nuohoojakaan pahemmin oo niitä putkistoja kopistellu kun tässä uunimallissa on luukut vain alhaalla ja se putkisto on pystykanavien yläosissa niin aika huono sinne on millään sorkkia. Tehot on pysyny jo pitkään tasasena eli oletettavasti ne putket on nokeentunu sen verran kun meinaavat nokeentua.

Kaikenkaikkiaan on edelleen positiivinen viilis tästä kyhhäyksestä ja jatketaan vaan puunpolttoo pesässä hamaan tappiin asti.
Muutama visio on päässä millä tuota sais vielä paranneltua mutta saa nähdä tuleeko tuota enää purettua lattialle kun kuitenkin käyttö ei vaadi lämmitäjältä muuta kun että kahtoo ettei oo sähkökatkoo päällä kun lyö pessään tulta vaikka ei se siihenkään hajjoo kun muutamia kertoja on katkoja tullut täyden polton aikaankin ja putkisto on keitetty kuivaks ;D upsit invertterit yms oon jo ajat sitten hylänny harrastustoiminnaks joihin palaan jos joksus on ylimäärästä rahhaa/aikaa laittaa niihin ja tuo autotallin lämmitys poistoilman avulla voi toteutua joskus jos siltä tuntuu....

Yli vuosi lisää toimintaa ja ei edelleenkään ongelmia. edellisen postauksen teksti sopii hyvin kuvaamaan tämänkin hetken tilannetta!  :)


savonhumu

Member
Yli vuosi lisää toimintaa ja ei edelleenkään ongelmia. edellisen postauksen teksti sopii hyvin kuvaamaan tämänkin hetken tilannetta! :)
Edelleen pätee tämä! :cool: Uunihärveli ollu hipasematta paikallaan ja muukin järjestelmä ollu vaan käytössä hyvin harvalla seurannalla. enää en oo jaksanu edes tuottolukemia seurata kun tosi harvoin... Uunivaihtimesta ehkä aavistuksen teho laskenu jos verrataan heti asennuksen jälkeista tilannetta mutta tämä mennee tuhkan ja noen kertymisen piikkiin kun nehän tunnetusti eristää lämmön siirtymistä.. ero ei ole niin suuri että olisin viitsinyt tuolle tehdä mitään.

suunnitelmissa siintää muutaman vuoden aika haarukalla melko mittaviakin muutoksia. saas nähdä toteutuuko mikään niistä.. arvellu että rakentelis tuommosen piharakennuksen mihin sais varastoitua asuntovaunua, traktoria, polttopuuta yms ja siihen samaan vielä isohko lämmin/puolilämmin varastotila/puuhastelupaikka jonne sais traktorin kokosen laitteen ajeltua sisälle. tämän rakennuksen katolle sähköpaneelia niin paljon kun mahtuu ja mietinnässä on yhdistää tämä rakennus lämpökanaalilla talon tkntilaan.

Sitten on asia mitä vielä puin eli teenkö tuohon piharakennukseen oman pannuhuoneen ja siihen käänteispalokattila+ISO vesivaraaja. tuohon puulokistiikka traktorilla liikkuvana ja alan lämmittää talon ja hallin tällä+pv paneelit ja nykyiset aurinkokeräinhommat+uunivaihdin siinä rinnalla kun ei niitä poistaakkaan kannata. ois kesäajalle ilman puuta toimiva juttu. Toinen vaihtoehto ois porata reikää riittävästä ja laittaa niin iso maalämpä että riittäs tuon hallin ja talon lämmitämiseen... saapas nähdä mitä ja millon toteutuu kun on niin suuret suunnitelmat... jokatapauksessa se rakennus tulee ja on alkuun kylmillään ja tätä muuta varustelua tehdään pikkuhiljaa siitä eteenpäin..


sam123

Active member
Kun tarpeeksi käryttää puita niin alkaa maalämpö kiinnostamaan 😂 Sama lampppumput info palstalla kaikki vähemmän persaukiset vaihtaneet kopterivehkeet maalämpöön 😁


savonhumu

Member
Kun tarpeeksi käryttää puita niin alkaa maalämpö kiinnostamaan 😂 Sama lampppumput info palstalla kaikki vähemmän persaukiset vaihtaneet kopterivehkeet maalämpöön 😁

Juu tässä olla vaihtamassa mihinkään pumpputekniikkaan vielä, kunhan puntaroin vaihtoehtoja. "ilmaisia" puita on edelleen saatavilla ja juurikin tänään kirosin isoa siirtohintaa kun lueskelin pitkästä aikaa sähkösiirtolaskun erittelyosan läpi.. on aika paha jo nykyään niin ei ehket kiinnostas sitouttaa päälämmönlähdettä tuohon riistoon:mad:


VPJ

Member
piharakennukseen oman pannuhuoneen ja siihen käänteispalokattila+ISO vesivaraaja. tuohon puulokistiikka traktorilla liikkuvana ja alan lämmittää talon ja hallin tällä+pv paneelit ja nykyiset aurinkokeräinhommat+uunivaihdin siinä rinnalla kun ei niitä poistaakkaan kannata. ois kesäajalle ilman puuta toimiva juttu.
Tämä on järkevä järjestelmä, Tarpeeksi suuri piharakennus ensin ja sitten jatkomahdollisuus kun tulee pieneksi. Minulla kotona 1900 litraa aurinkolämmöllä lämmitettynä 95c lämmittää myös taloa hukkalämmöllä ja pitää jäähdyttää sähköllä. Töissä varaajien (2000 + 300 litraa) ja putkistojen hukkälämpö pitää 140 m2 peruslämmössä ilman patterejakin.
Ja sitten tarpeeksi korkea oviaukko että mahtuu traktori sisään, nykyiset pikkutraktorit mahtuu ehkä 3 metriä korkeasta ovesta mutta mielummin 3,5 metrinen.


jml2018

New member
Itsellä on varaavatakka jonka pintalämpötiloja mittailin jokin aikaa sitten ja olivat korkeimmillaan 50 astetta. Entä jos takalle rakentaisi peltikuoren ohuella eristeellä ja väliin taka ja etupuolelle esim finnstainless:in valmistama rst lämmönvaidin paneeli. Tällä tavalla tuskin tulisi kiehumisongelmaa ja siirtopintaa olisi reilusti ja lämmöt varmaan riittäisi helpostivesikiertoiseen lattia lämmitykseen.


savonhumu

Member
Itsellä on varaavatakka jonka pintalämpötiloja mittailin jokin aikaa sitten ja olivat korkeimmillaan 50 astetta. Entä jos takalle rakentaisi peltikuoren ohuella eristeellä ja väliin taka ja etupuolelle esim finnstainless:in valmistama rst lämmönvaidin paneeli. Tällä tavalla tuskin tulisi kiehumisongelmaa ja siirtopintaa olisi reilusti ja lämmöt varmaan riittäisi helpostivesikiertoiseen lattia lämmitykseen.
ei tule riittämään helpostikkaan ellei takka ole valtavan kokoinen... mulla on vaihdin isossa leivinuunissa ja ensimmäinen versio jossa oltiin pelkästään sisä-ja ulkovaipan välissä ei riittänyt... tarvitaan kilowattikaupalle tehoja että sitä voidaan siirtää veteen ja sitä kautta lattialämmitykseen niin että alkaa näkymään sähkölaskussa jotenkin..


savonhumu

Member
Jaahas. Se tuli varavoiman teko ajankohtaiseks muutaman päivän takasen myrskyn jälkimainingeissa. Ratkasin kokonaisongelman tekemällä verkonvaihtokytkimen hiluineen talon syöttöjohtoon mittauskeskuksen ja talon keskuksen väliin. Tuohon liitin 5kw voimavirta dieselagren. Ei ole automaattikäynnistystä, mutta sähköstartti sentään ja yhdellä tankilla pyörii ikuisuuden. Kylmälaitteet, lämmitysjärjestelmä, valaistus ja pienemmät kodinkoneet pyörii normaalisti. Apk:n jotkut ohjelmat pelaa auttavasti, mutta liesi ja pyykkäri ei. Näillä seteillä pärjää hyvin vaikka pidemmätkin katkot kun vaatteita voi pestä vaikka pesulassa ja puuhella+ asuntovaunun kaasuhärpäkkeet jeesaa poikkeustilojen yli. Oli aika häijjyläinen tuo ukkosrintama mikä meni kuopion vierellä joensuuntien yli luostarintien kohdalla.. Sattu justiin meidänkin pirtin kohdalle ja en kyllä oo moista myllytystä ennen nähny. pari autoo sai lommoja ja kaarihalli kirjaimellisesti hajos palasiks + irtaimisto sisällä sai osumaa. Puita meni nurin pihametistä ehkä 15kpl tukkikoossa ja pienempiä vaurioita vähän joka puolella. inhottavasti katko puita puolesta välistä. Naapurimaanomistajilla meni kyllä metsää nurin huolella...


tuon kourissa oltiin:confused:


savonhumu

Member

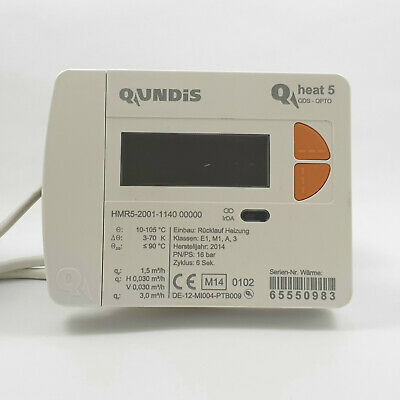

Jaahas, se herkes aurinkopiirin pollucom mittaamasta mitään eli vissiin patteri pimeni kun näyttö on mykkä. Alkas olla ajankohtaista vaihtaa litkut piiriin muutenkin varmuudenvuoksi niin vois tuollekkin tehdä samalla jotain. kahtelin tuossa ebayn tarjontaa niin onko pollut korvautunu saksanmaalla tämmösillä?



En kehtais ruveta enää paristonvaihtoleikkiin tuohon paikoillaan olevaan kun siitä tiedä että miten kauan se jaksaa enää muutenkaan mitata oikein.
On muuten sama myyjä vielä jolta joskus vuosia sitten ostin tuon pimentyneen pollun.

edit. Harmi kun jää tämänvuoden tuottolukema arvailujen varaan nyt mutta joku kolmosella alkava lukema se on auringon osalta.
lämmityslaitteistoon tulee semmonen muutos että asennetaan midean ilppi lähinnä jäähdytyskäyttöön mutta on sille paikkansa ilmankierrättäjänä ja lämmittäjänäkin kun on sopivat rajakelit...


savonhumu

Member
tulilla :)

Ihan kivasti onnistuu käyttöveen tulistelu nytte ja muutenki lämpöjä irtoo noppeemmalla tahilla varaajaan!
laite hyppäs taas laakista tulille, mutta starttianturi on hiukkasen liika likellä savukaasuja eli joudun siirtään sitä vähä viilempään paikkaan ettei ulkopuolelta hohkava lämpö sotkis toimintaa liikoja. Nyt hujastelee vähä kun on tulet pesässä vaikka pääasiassa seuraileekin putkiston sisällä virtaavan tavaran lämpötiloja..
hyötysuhteisiin ja muuhunkin toimintaan palaan kunhan saan hienosäädettyä toimintaa kun menee käytännössä kaikki olemassaolevat säädöt uusiks.. maksimivirtaamat tällä putkistolla ja pumpulla on noin 0.55m3/h eli ei vastustele ainakaan liikaa tuo reipas 50 metriä vaihdinputkistoja dn16+10metriä tuplana siirtoja dn20 kurtulla..

Näytä liitetiedosto 2449

Näytä liitetiedosto 2451

Näytä liitetiedosto 2453

Näytä liitetiedosto 2455
Päivitellääs tilannetta.
Lämmitys-systeemiä on käytetty nyt reilu 10 vuotta. Koko aikana on yhden kerran vaihdettu pakkasnesteet aurinkokeräimille ja parin kympin muuntaja ohjaimelle. varsin huoltovapaana on menty, mikä oli suurin tavoite kun koko projektia aloittelin. Alussa toki protoilin uunivaihtimen kanssa hiukan kunnes kolmas versio jäi pysyvään käyttöön.

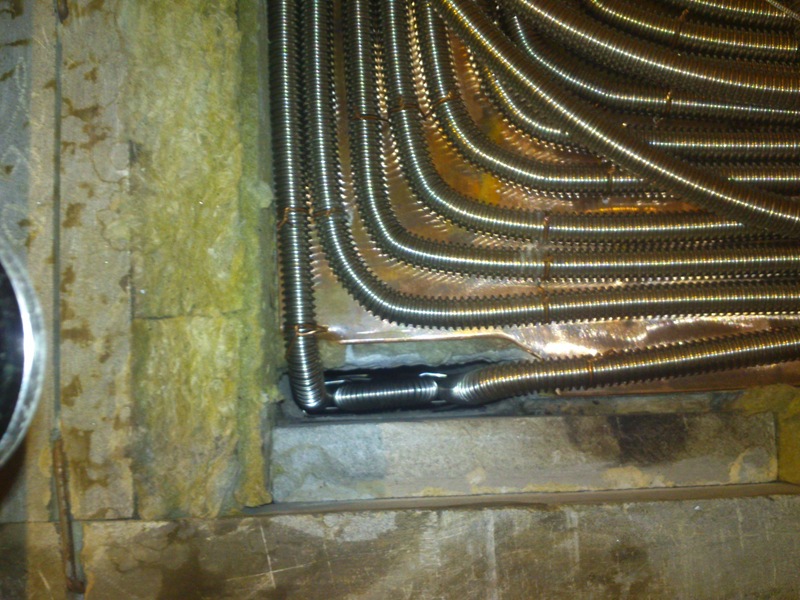

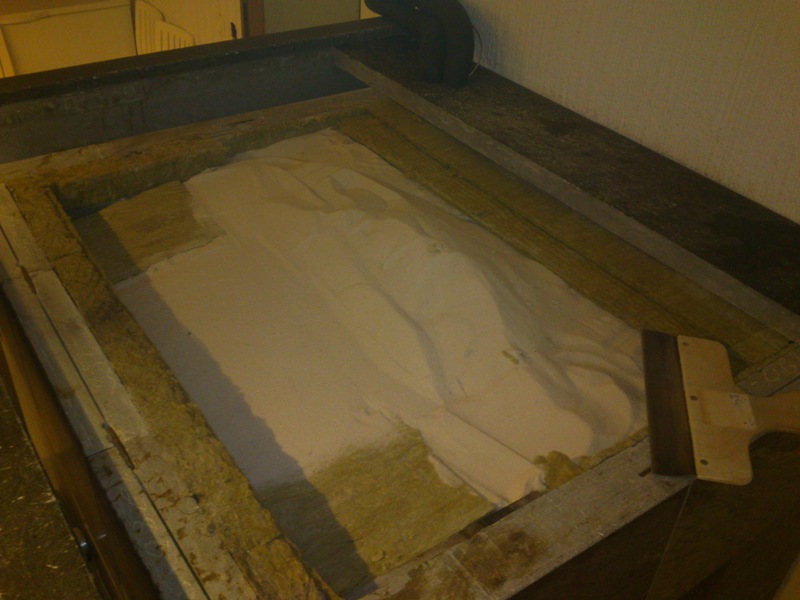

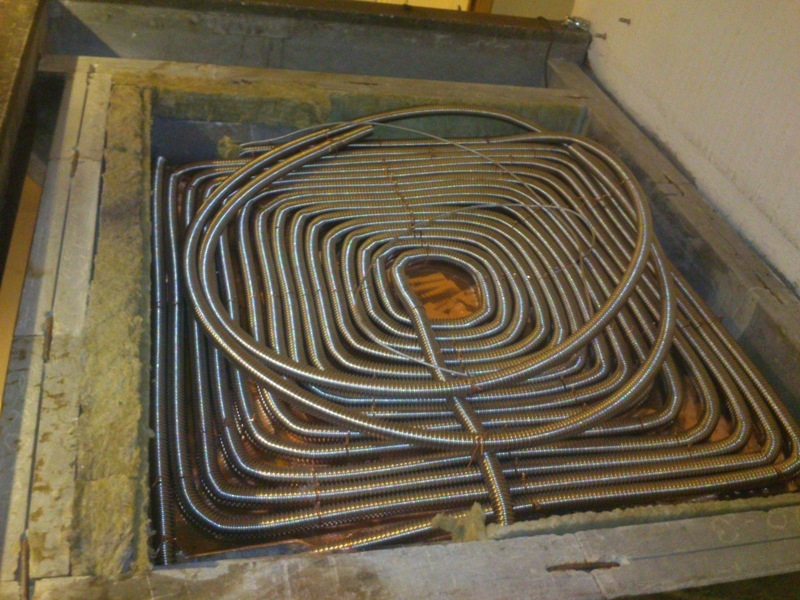

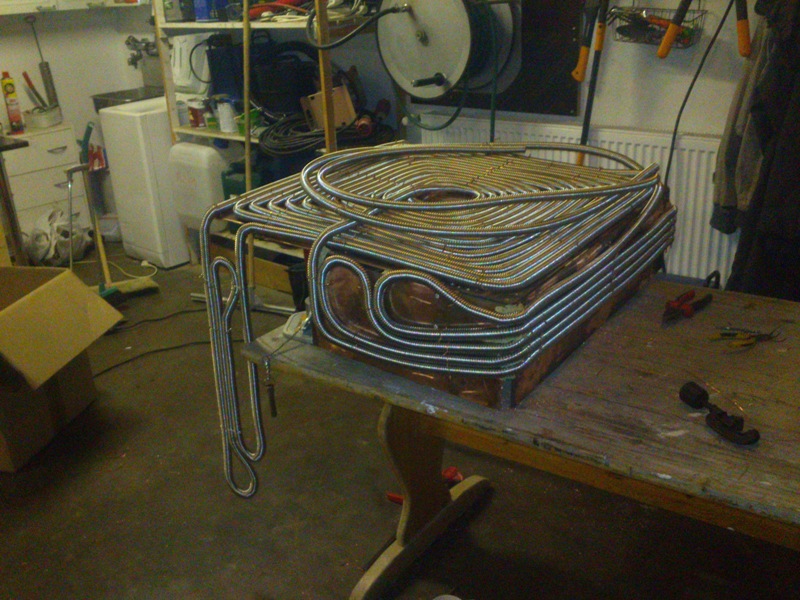

Kuvissa näkyvää uunivaihdinta on nyt kiusattu kahdeksan vuotta ja edelleen on ollut hipaisematta koko laitos uunin sisuksissa. Vois joskus ihan vain huvikseen purkaa näkyville niin näkis miltä poskikanavien putkistot näyttää. Tehohäviöö en ole havainnut vuosien varrella.. Edelleen varaaja lämpiää samaan tapaan kun alussa. Älyä tai mitään ei tarvii rukata ja lämmönsäätökin ollu jo vuosikaudet samoilla säädöillä.

Uusimpana ajatuksena tulevaisuudessa häämöttävän sähkösopparin uusimisen motivoimana on päässä heräänyt ajatus että puukiukaan lämmityksessä olisi potentiaalia lämmitellä varaajaa myöskin. Sauna lämpee 7 kertaa viikossa ja semmosta tyhjänlämmitystä ilmenee liian usein eli kiuas on kuumana mutta porukka ramppaa saunaan ns omaan tahtiin eli 2h saunominen voi venähtää 5h lämmitykseen.
Himottas tehdä jonkinlainen lämmönvaihdin kiukaan ja savupiipun väliin. Helpoimmillaan piippulähtö kiukaan päälle ja siitä ylös ja katonrajasta savupellin alapuolelta hormiin. Tuohon väliin mahtus kurtturosterispiraali/kierukka rst vaipan sisään vaikka kaksinkerroin ilman että laitoksesta tulis paljon normipiippua kummemman näköstä. savukaasut huuhtelis spiraalia sisäpuolelta ja siirtoputket sais kulkemaan kohtuudella lämpimällä puolen khh katon kautta tkntilaan.. Pystyspiraalin ulkokierroksen ylälaitaan tulis varaajan pohjalta kylmää ja kierto ois spiraalissa alas ja sisemmän pystyspiraalin alalaidan kautta sisälaitaa ylös joilloin paluu olis mahdollisiman kuumana takaisin varaajaan. Voisin hyödyntää uunikierron olemassa olevaa lataus-systeemiä tähän muuten mutta laittasin oman pumpun veivamaan kiuasta niin voisivat toimia yhtäaikaakin mikä on talvella hyvinkin todennäköistä. Ei tarviis muutakun t-haarat nykyiseen latauspiiriin sopiville kohdin ja oman varovenan johonkin varuilta..

Saapas nähdä jääkö tämäkin vain suunnitelupöydälle vai kerkeekö keväämmällä toteuttaakkin kun töihommissa saattaa olla hiljasempaa aikaa silloin, ehkä:unsure:


Karjalan poika

New member
Hei,
Oliko sinulla Savonhumu laittaa takka-systeemin kaaviota näytille, eli kuinka tuo on kasattu? Se on varmastikin ollut aikoinaan esillä, mutta kuvat ovat näköjään poistuneet jo tästä ketjusta. Minulla on isossa takassa jo kurtturst putkisto asennettuna, nyt pitäisi rakentaa LTO-systeemi takalta varaajalle (sekä tod.näk. uusia varaaja isommaksi tai rakentaa toinen viereen).


savonhumu

Member
Hei.
Ei tule käytyä foorumilla enää kuin harvakseltaan niin mennyt ohi tämä kysymys.

Ei tuosta ole virallista kaaviota olemassa mutta aurinkokeräimien pumppuryhmän älyllä ohjataan toista pumppuryhmää, joka käyttää uunivaihdinta.
Ei se ole kovinkaan monimutkainen. varaajasta on kolme lähtöä käytössä ja latauspiirissä on muutama toiminto joilla voidaan valita minkä lämpöistä ja mihin kohti varaaja viedään. Muuttuvanopeuksinen pumppu jonka kierrosnopeutta säädetään kahden anturin lämpötilatiedolla.
Kytkentäselitys löytyy kyllä tästä ketjusta kun jaksaa penkoa :)


savonhumu

Member
Noniin, nyt tuli eka nuohous poskikanavien putkistoille heti 9 vuotta asennuksen jälkeen :D
Vähän oli fiilistä viimeaikoina että olis tuotoissa varsinkin korkeampien lämpötilojen osalta vajausta niin hinkkasin alanuohousluukkujen kautta nuohousharjalla enimmät karstat veks putkien pinnoilta, mitkä on kuvassa rinkuloitu. Taas tulee lämpöjä entiseen malliin!! Nuohooja ei oo nuihin hipassu koskaan kun uunissa ei ole ylänuohousluukkuja niin alhaalta vaatii enemmän viitseliäisyyttä.
1 x nuohous, 1 kpl verkkovirtamuuntaja ja 1x glykolien vaihto aurinkokeräimiin ja alun protoilut. Aika huoleton kampe ollut kun 12vuotta on menty näillä töillä!

Näyttökuva 2024-02-05 182141.jpg
